Descripteurs généraux : Taux d'étagement
Nom : Taux d'étagement
Espèce / stade visé : Toutes espèces
Type d'indicateur : Descripteurs
Theme : Pressions
Objectif[modifier]
Le taux d’étagement permet d’évaluer le linéaire de rivière « hydrauliquement contrôlé » par les seuils, en comparant la hauteur cumulée de chute de tous les barrages du tronçon rapportée à la dénivellation naturelle de la masse d’eau. Son évolution est liée aux aménagements d’ouvrages, précisément aux effacements et arasements, qui rendent sa pente naturelle à la rivière.
Définition[modifier]
Exemple de mode de calcul[modifier]
...
Utilisations existantes[modifier]
Tdb Charente[modifier]
Nous disposons sur la Charente de la valeur de ce taux en 2003, calculée par Hydroconcept, dans le cadre de l’étude des potentialités piscicoles. Cette variable n’est pas directement lié aux poissons migrateurs c’est pour cela qu’elle est générale. Ce paramètre doit devenir un indicateur par la suite, lorsque les seuils seront définis. On choisira 5 classes (0-20%, 20-40%, 40-60%, 60-80%, 80-100%). Le choix des tronçons dépendrait des masses d’eau DCE. La représentation passera par une coloration de tronçons. Il faudra préciser ce choix car il faudra délimiter les tronçons en fonction des ouvrages. Le bilan global sur le bassin versant de la Charente ne semble pas possible pour l’instant. On discernera donc l’axe Charente et les affluents. Le renseignement de cet indicateur se fera en continu : 1 fois par an avec l’actualisation des aménagements d’ouvrages.
IAV[modifier]
Les taux d'étagement sont calculés "automatiquement" à partir d'une base de données référençant les ouvrages du bassin Loire Bretagne, et renseignée en détail sur le bassin de la Vilaine. http://www.eptb-vilaine.fr/site/index.php/les-migrateurs/ressources-migrateurs/publications-scientifiques/46-publications-migrateurs/90-calcul-des-taux-detagements-sur-le-bassin-versant-de-la-vilaine

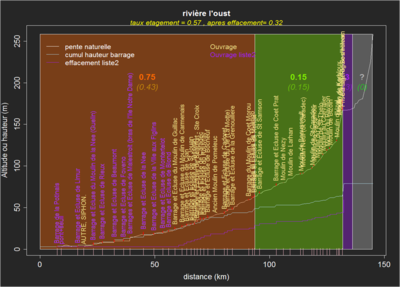

Le calcul du taux d'étagement est effectué par masse d'eau en conformité avec la méthode préconisée par le SDAGE Loire Bretagne c'est à dire en divisant la hauteur cumulée des barrages par la hauteur naturelle sur la masse d’eau correspondante. Un second mode de calcul est proposé (chiffres en italique). Il consiste à calculer le taux d'étagement à partir du rapport des pentes entre la courbe du cumul des barrages (en bleu) et la courbe hauteur (en noir). Les valeurs en italiques correspondent donc à la moyenne des taux d’étagement par tronçon sur la masse d’eau. Ces moyennes sont pondérées par la longueur de chaque tronçon.
La couleur du fond est relative au taux d’étagement suivant une échelle continue entre les couleurs vert –orange –rouge. Une couleur plus foncée des chiffres ou du fond indique un taux d’étagement plus accentué. En gris, les masses d’eaux dont le taux d’étagement n’est pas calculable du fait de l’absence de données : le taux d’étagement est alors remplacé par un point d’interrogation. En violet, on trouve les taux d’étagement supérieurs à 1.
Le nom de chaque ouvrage est reporté au niveau de sa position sur chaque tronçon hydrographique de la Bd_carthage. Seuls les buses et ponts sont exclus de ce graphique pour faciliter la lecture. Toutefois, leur hauteur, s’ils en ont une, est quand même inclue dans le calcul de taux d’étagement. La hauteur de chaque segment reportée sur la courbe de dénivellation correspond à la hauteur de chute du barrage qui est considérée comme la plus représentative de l'état actuel de l'ouvrage. Le nom de l’ouvrage correspond au libellé de l’ouvrage dans la base. La densité d’ouvrages est reportée sur l’axe des abscisses (X). Chaque segment (rug) correspond à la position exacte de chaque ouvrage. Le graphique permet donc d’identifier la présence de doublons, c'est-à-dire d’un même barrage reporté deux fois lors de la collecte de données à partir de bases séparées. Les ouvrages qui sont listés comme « Ouvrage liste2 » au titre du L 214-17 du Code de l’Environnement sont indiqués en rose. La courbe rose calcule les hauteurs cumulées d’ouvrages si tous les ouvrages classés en liste 2 étaient effacés. Une fonction permet enfin sélectionner les ouvrages que l’on choisit d’effacer et de recalculer le taux d’étagement suivant des hypothèses variées formulées par les syndicats de bassins. Par défaut les ouvrages présélectionnés sont les ouvrages en liste 2.
Limites et incertitudes[modifier]
Propositions d'amélioration[modifier]
Bibliographie[modifier]
- document
- document
